钢波纹管涵逃生舱安装注意事项
1、救生舱宜安装在采掘工作面附近，将其置于巷道中开掘的煤龛中，不易放在巷道中间。
2、在安装救生舱的位置20米范围内岩（煤）层稳定，采用不燃性材料支护；
3、救生舱安放地面倾斜度不大于3度，以保证救生舱水平放置时保持平稳；
4、对放置救生舱的位置应加强矿顶和立柱支撑以保护救生舱；
5、救生舱放置地通风良好，无积水和杂物堆积。
金属波纹涵管综述

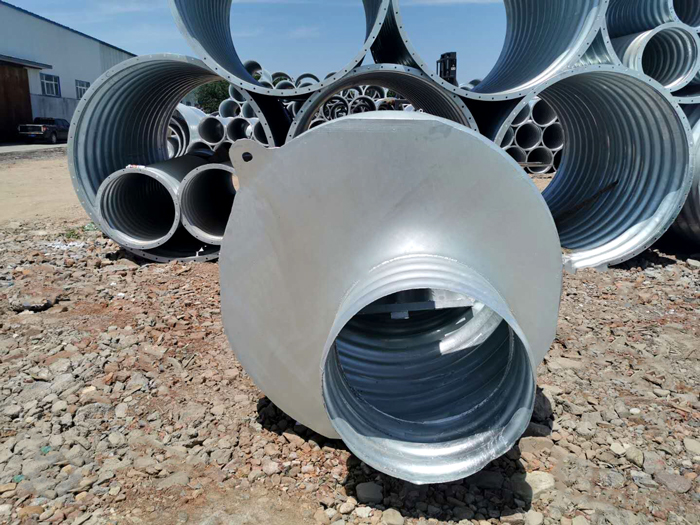

金属波纹涵管（Corrugated Steel Pipe）是一种采用优质钢板压制成波纹形状的管状构造物。它通过波纹的“柔性”来承受土壤的“刚性”压力，具有优异的受力特性。广泛应用于公路、铁路涵洞、通道、桥梁加固、市政排水及边坡防护工程。
我公司生产的波纹管分为整装管（直径≤2.5m）和拼装管（直径>2.5m）两种形式，材质选用国标 Q235B 热轧钢板，经热浸镀锌防腐处理，适应各种复杂地质环境。
主要分类
- 1. 整装波纹管： 工厂焊接成型，现场直接吊装，适合小口径涵洞。
- 2. 拼装波纹管： 由多片波纹板通过高强螺栓拼接而成，便于运输，适合大口径通道。
- 3. 拱形波纹涵： 用于替代小桥，跨度大，过水能力强。
钢波纹管涵-逃生舱定制 - 技术规格书
| 产品名称 | 钢制波纹涵管 / 波纹板通道 | 执行标准 | JT/T 791-2010 |
|---|
| 管径范围 | 0.5米 - 12米 | 钢板材质 | Q235B / Q345B |
|---|
| 板材厚度 | 2.0mm - 8.0mm (按填土高度定制) | 波形参数 | 150×25mm / 200×55mm |
|---|
| 防腐工艺 | 热浸镀锌 (≥84μm) / 涂塑 / 沥青 | 屈服强度 | ≥ 235 MPa |
|---|
| 连接方式 | 法兰连接 / 套筒连接 / 螺栓拼接 | 螺栓等级 | 8.8级 / 10.9级 高强螺栓 |
|---|
| 适用填土高 | 0.5米 - 60米 (高填方路基专用) | 设计寿命 | ≥ 100 年 |
|---|
*注：对于强酸碱土壤环境，建议在镀锌基础上增加双面涂塑或沥青涂层。
为什么选择金属波纹涵管？
1. 适应地基变形能力强
金属波纹管具有轴向柔性，对地基的不均匀沉降适应能力极强。在软土、湿陷性黄土、冻土地区，能有效避免因地基沉降导致的涵管断裂破坏，这是水泥管无法比拟的优势。
2. 施工周期极短
现场拼装连接，受气候影响小（北方冬季也可施工）。相比钢筋混凝土涵洞，工期可缩短 50% 以上，大幅降低人工和机械成本。
3. 经济效益显著
虽然单体材料价格略高，但综合考虑地基处理简化、工期缩短、维护成本低等因素，工程总造价通常低于同孔径的水泥涵洞。
标准施工流程
第一步：基础处理
平整场地，铺设 30-50cm 厚的砂砾垫层，并进行压实（压实度≥95%）。柔性基础能更好地发挥波纹管的受力性能。
第二步：管体安装
整装管： 直接吊装到位，两管连接处使用法兰或套筒固定，中间垫石棉盘根密封。
拼装管： 按照图纸编号，由下至上逐块拼装。所有高强螺栓初拧后，需进行终拧，扭矩达到标准值。
第三步：密封防腐
板缝搭接处涂刷沥青玛蹄脂或加装橡胶密封垫。管体外壁在回填前可涂刷两道沥青，增强防腐。
第四步：分层回填（关键！）
管体两侧必须对称回填，每层厚度不超过 20cm。采用小型夯实机械夯实，严禁单侧推土或大型机械直接在管顶碾压。管顶填土厚度达到 50cm 后方可通车。
关于我们
河北斯贝特塔业有限公司
我们是华北地区大型金属波纹涵管生产基地。公司引进德国技术波纹板生产线，年产波纹管 5 万米。
【资质】 拥有交通部交通工程产品批量生产合格证、ISO9001 质量体系认证。
【业绩】 产品成功应用于青银高速、大广高速、京沪铁路等国家重点工程项目。
