拉线塔是一种用于支撑电力线路或通信线路的塔型结构。它是电力传输和通信领域中常见的基础设施之一，起到支撑和保持线路的作用。

　　拉线塔的设计和构造考虑了以下几个关键要素：

　　结构形式：拉线塔通常由钢材或混凝土材料制成，具有一定的高度和截面形状。塔的形式可以是单柱、V型、三角形或其他形状，具体形式取决于线路的特点和要求。

　　塔身：塔身是拉线塔的主要结构部分，承受线路的张力和荷载。塔身通常由多个塔段组成，这些塔段通过螺栓或焊接连接在一起，形成整个塔身的高度。塔身的高度根据线路的长度和配置而定，以确保线路的张力和稳定性。

　　横担：拉线塔上部的横担用于承载电力线路或通信线路。横担通常位于塔的顶部，可以根据线路的特点和要求进行定制。横担的数量和位置取决于线路的长度和配置。

　　拉线设备：拉线塔上安装有拉线设备，包括拉线夹、绝缘子和钢丝等部件。这些设备用于支撑线路的张力和保持线路的稳定性。拉线设备的选择和布置根据线路的要求和设计规范进行。

　　拉线塔的作用主要包括以下几个方面：

　　支撑线路：拉线塔承担着支撑电力线路或通信线路的重要功能。它们提供稳定的结构支持，确保线路在各种环境条件下能够正常运行。

　　分担张力：电力线路或通信线路在传输过程中会受到张力的作用。拉线塔通过拉线设备分担线路的张力，使得线路在塔之间保持适当的张力分布，确保线路的稳定性和安全性。

　　传递荷载：拉线塔能够承受线路所带的荷载，如电缆、绝缘子、导线等的重量以及外部环境因素带来的风力和冰荷载等。塔身和横担的设计和构造使得塔能够承受这些荷载并将其传递到地基。

　　维护和检修：

　　拉线塔还具有以下维护和检修的作用：

　　便于巡检和维护：拉线塔的结构相对简单，容易进行巡检和维护工作。工作人员可以通过登塔或使用合适的设备进行塔身和线路的检查、维护和修理，确保线路的正常运行和安全性。

　　支持设备安装：拉线塔提供了安装电力设备或通信设备的支撑平台。例如，可以在塔身或横担上安装绝缘子、避雷器、监控设备等，以支持线路的安全运行和性能监测。

　　支持线路调整和改造：当需要对线路进行调整或改造时，拉线塔能够提供支撑平台和连接点。例如，在线路扩建或改线时，可以通过增加或调整拉线塔来满足新的线路需求。

　　美观效果：拉线塔的设计和外观也可以考虑到美观效果。合理的设计和外观处理可以使拉线塔与周围环境相协调，减少对风景和城市景观的影响。

　　总之，拉线塔作为电力线路和通信线路的支撑设施，承担着重要的结构功能。它们通过支撑线路、分担张力、传递荷载、便于维护和支持设备安装等方面的作用，确保线路的安全运行、可靠性和可维护性。同时，拉线塔的设计还要考虑美观效果，以适应不同环境的需求。

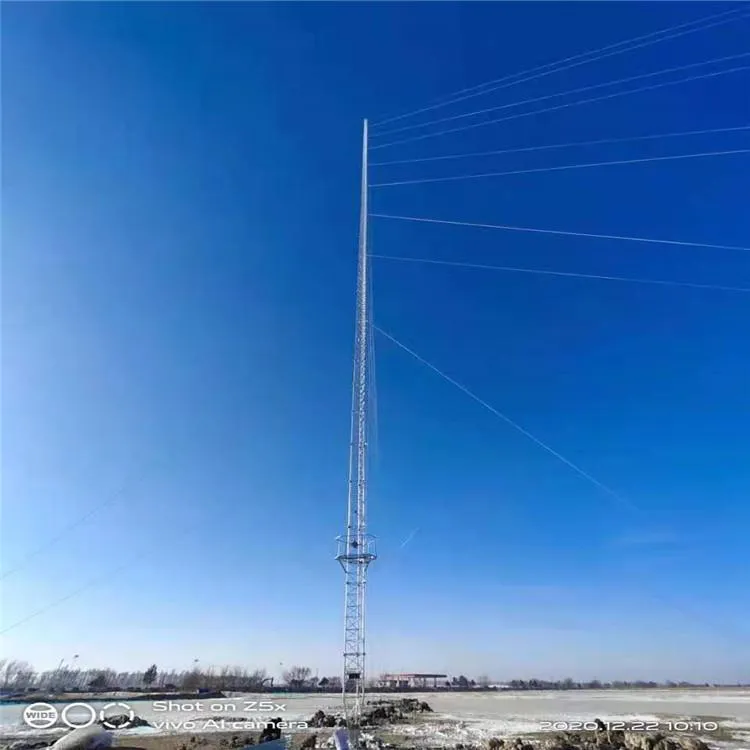

拉线塔（Guyed Tower），又称桅杆塔，是一种由塔体、拉线（拉索）、地锚和基础组成的柔性高耸结构。它利用多层拉线来维持塔身的稳定。

相比于自立式铁塔，拉线塔最大的优势在于“用钢量少、造价低、施工快”。在同等高度下，拉线塔的用钢量仅为自立塔的 1/3 到 1/5，特别适合风力发电测风、气象监测及临时通信等对成本敏感的项目。

1. 经济性好： 结构轻盈，用料省，基础费用低。

2. 荷载能力强： 利用高强度钢绞线分担风荷载，抗风能力可达 12级以上。

3. 运输方便： 塔体截面小，构件轻，适合山区人工搬运。

*注意：拉线塔占地面积较大，需确保现场有足够的空间设置地锚。

通常采用等边三角形截面，主材使用圆钢或钢管，腹杆使用圆钢。各段之间采用法兰连接或插板连接，结构精简，迎风面积小。

这是拉线塔的“生命线”。我们选用1270MPa 或 1570MPa 高强度低松弛热镀锌钢绞线。出厂前经过预张拉处理，消除非弹性变形，确保安装后不松弛。

根据地质条件（土层、岩石）设计不同类型的地锚。对于软土地区，采用混凝土重力式地锚；对于岩石地区，采用锚杆锚固技术，确保“拉得住”。

每根拉索底部均配备重型花篮螺丝（索具螺旋扣），用于调节拉索的张紧度，确保塔身垂直度。

第一步：基础与地锚施工

精确测定中心基础与四周地锚的距离和角度。地锚拉环必须与拉索受力方向一致，防止受剪切力破坏。

第二步：塔体组立与初拉

采用抱杆倒装法或吊车分段吊装。每安装一层拉线，都要进行一次初张拉，保证塔身基本垂直。

第三步：终张拉与垂直度校正

塔体全部封顶后，使用经纬仪双向监测。通过调整花篮螺丝，控制初张力（Initial Tension），一般为破断拉力的 8%-10%。

第四步：防松处理

调试完毕后，必须用双螺母锁死花篮螺丝，并用钢丝缠绕封固，防止因风振导致松脱。
