拉线避雷塔，也称为避雷线塔或避雷针塔，是一种用于防止雷击的结构物。它通常用于建筑物、高耸设施、电力线路等需要保护的区域。下面将详细介绍拉线避雷塔的定义、作用、结构和工作原理。

　　定义：

　　拉线避雷塔是一种用于引导和释放雷电能量的设备，通过合理的设计和安装，可以保护建筑物和设施免受雷击的损害。

　　作用：

　　拉线避雷塔的主要作用是引导雷电放电，将雷击能量引导到地面，从而保护建筑物和设施。它通过接地系统将雷电能量有效地分散到地面，减少雷电对建筑物和设施的危害。

　　结构：

　　拉线避雷塔通常由以下几个主要部分组成：

　　主体结构：包括塔身和支撑结构，一般采用金属材料（如钢材）制作，具有足够的强度和稳定性。

　　避雷装置：通常采用避雷针或避雷网，安装在塔顶，用于引导雷电放电。

　　接地系统：包括接地极、接地网等，用于将雷电能量有效地引导到地面。

　　工作原理：

　　拉线避雷塔的工作原理基于电场和导电性原理。当雷电靠近建筑物或设施时，避雷装置上的避雷针或避雷网会形成电场，吸引雷电放电。通过拉线避雷塔与地面的接地系统连接，雷电能量会通过避雷针或避雷网传导到地面，减少雷击对建筑物和设施的危害。

　　在实际应用中，拉线避雷塔需要根据具体的场地和需求进行设计和安装。其高度、数量和布置位置应根据建筑物或设施的特点以及当地的雷电活动情况确定。同时，需要定期检查和维护避雷系统，确保其正常工作。

　　总的来说，拉线避雷塔是一种重要的设备，用于保护建筑物和设施免受雷击的损害。通过合理的设计和安装，它可以有效地引导和释放雷电能量，降低雷击的风险，保障人员和财产的安全。

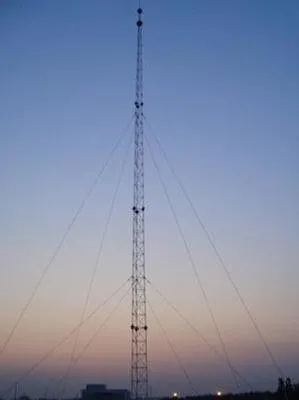

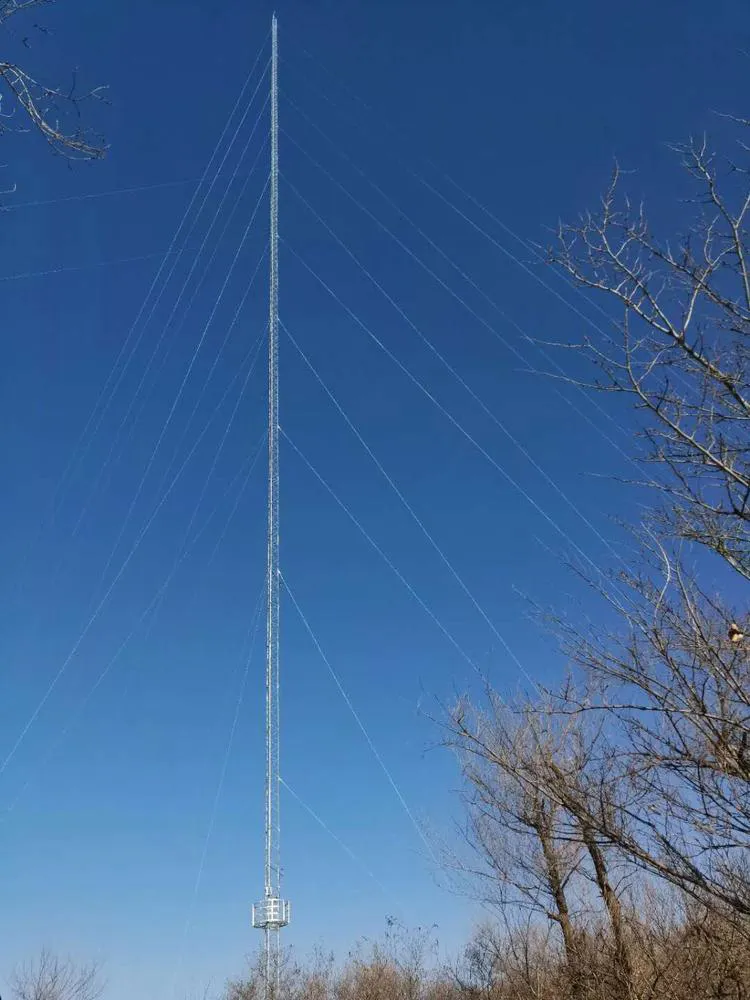

拉线塔（Guyed Tower），又称桅杆塔，是一种由塔体、拉线（拉索）、地锚和基础组成的柔性高耸结构。它利用多层拉线来维持塔身的稳定。

相比于自立式铁塔，拉线塔最大的优势在于“用钢量少、造价低、施工快”。在同等高度下，拉线塔的用钢量仅为自立塔的 1/3 到 1/5，特别适合风力发电测风、气象监测及临时通信等对成本敏感的项目。

1. 经济性好： 结构轻盈，用料省，基础费用低。

2. 荷载能力强： 利用高强度钢绞线分担风荷载，抗风能力可达 12级以上。

3. 运输方便： 塔体截面小，构件轻，适合山区人工搬运。

*注意：拉线塔占地面积较大，需确保现场有足够的空间设置地锚。

通常采用等边三角形截面，主材使用圆钢或钢管，腹杆使用圆钢。各段之间采用法兰连接或插板连接，结构精简，迎风面积小。

这是拉线塔的“生命线”。我们选用1270MPa 或 1570MPa 高强度低松弛热镀锌钢绞线。出厂前经过预张拉处理，消除非弹性变形，确保安装后不松弛。

根据地质条件（土层、岩石）设计不同类型的地锚。对于软土地区，采用混凝土重力式地锚；对于岩石地区，采用锚杆锚固技术，确保“拉得住”。

每根拉索底部均配备重型花篮螺丝（索具螺旋扣），用于调节拉索的张紧度，确保塔身垂直度。

第一步：基础与地锚施工

精确测定中心基础与四周地锚的距离和角度。地锚拉环必须与拉索受力方向一致，防止受剪切力破坏。

第二步：塔体组立与初拉

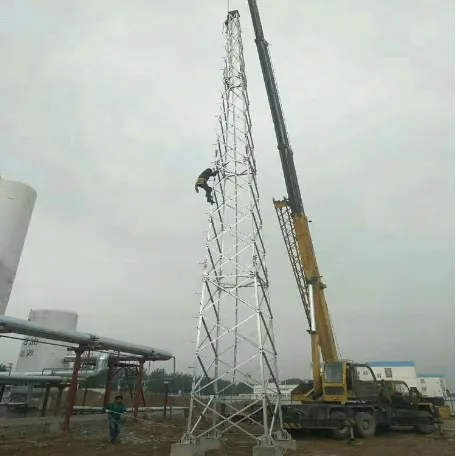

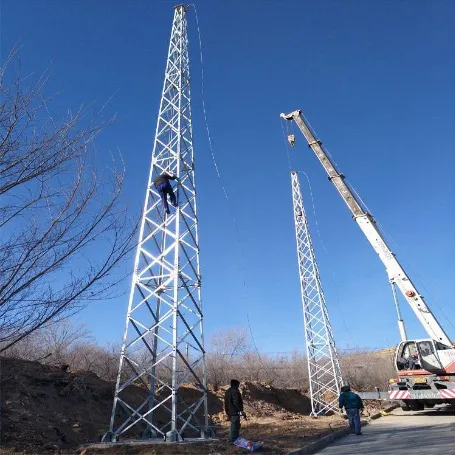

采用抱杆倒装法或吊车分段吊装。每安装一层拉线，都要进行一次初张拉，保证塔身基本垂直。

第三步：终张拉与垂直度校正

塔体全部封顶后，使用经纬仪双向监测。通过调整花篮螺丝，控制初张力（Initial Tension），一般为破断拉力的 8%-10%。

第四步：防松处理

调试完毕后，必须用双螺母锁死花篮螺丝，并用钢丝缠绕封固，防止因风振导致松脱。
